Описание
Настраиваемый коммутатор DMS-1100-10TS оснащен 8 портами 2.5GBase-T для подключения по витой паре, а также 2 портами 10GBase-X SFP+, применяемыми для организации подключения к высокоскоростной магистрали. Благодаря поддержке технологии 2.5 Gigabit Ethernet данный коммутатор является идеальным решением для работы с беспроводными точками доступа 802.11ac Wave 2, а 10-гигабитные uplink-порты SFP+ обеспечивают соединение с высокой пропускной способностью при организации более крупной локальной сети. Легкая интеграция в существующую сеть и защита инвестицийКоммутатор DMS-1100-10TS поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 2,5 Гбит/с, используя кабели категории 5e, на расстояние до 100 м. Используя технологию IEEE 802.3bz, DMS-1100-10TS повышает эффективность существующей кабельной инфраструктуры, позволяет реализовать все преимущества беспроводных точек доступа 802.11ac Wave 2 и значительно увеличить полосу пропускания, сохраняя при этом инвестиции пользователя и соответствуя требованиям завтрашнего дня. Обратная совместимость со стандартом IEEE 802.3ab 1000Base-T обеспечивает легкую интеграцию данного коммутатора в существующую сеть Gigabit Ethernet. Функции уровня 2
Коммутатор DMS-1100-10TS поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля. Удобное управление
Коммутатор DMS-1100-10TS поддерживает управление с помощью утилиты
Решения на базе мультигигабитного коммутатора DMS-1100-10TS и сетевого адаптера DGE-562T предназначены для применения в крупных корпоративных вычислительных сетях и на предприятиях малого и среднего бизнеса для увеличения пропускной способности сетевой инфраструктуры без дополнительных инвестиций на модернизацию существующей кабельной системы. Мультигигабитное решение D-Link обеспечивает:
- подключение к магистрали сети на скорости до 10 Гбит/с;
- доступ к серверам на скорости до 2,5 Гбит/с;
- модернизацию рабочих мест сотрудников для работы с требовательными к пропускной способности приложениями.
Схема 1. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для повышения производительности ЛВС без модернизации сетевой инфраструктуры
Схема 2. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для повышения производительности группы серверов без модернизации сетевой инфраструктуры
Схема 3. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для организации высокопроизводительных рабочих групп с высокоскоростным доступом к серверам
Схема 4. Пример использования коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T в корпоративной ЛВС
Характеристики
|
Аппаратное обеспечение
|
||
|
Процессор
|
• Marvell 98DX3236 (800 МГц) | |
|
Оперативная память
|
• 256 МБ | |
|
Flash-память
|
• 128 МБ | |
|
Интерфейсы
|
• 8 портов 100/1000/2.5GBase-T • 2 порта 10GBase-X SFP+ | |
|
Индикаторы
|
• Power • Fan Error • Link/Activity/Speed (на порт) | |
|
Кнопки
|
• Кнопка Reset | |
|
Сетевые кабели для 2.5GBase-T
|
• Кат. 5e (макс. 100 м) | |
|
Разъем питания
|
• Разъем для подключения питания (переменный ток) | |
|
Функционал
|
||
|
Стандарты и функции
|
• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3bz 2.5GBase-T • IEEE802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3az Energy Efficient Ethernet • Автоматическое определение MDI/MDIX на всех медных портах | |
|
Производительность
|
||
|
Коммутационная матрица
|
• 80 Гбит/с | |
|
Метод коммутации
|
• Store-and-forward | |
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 59,52 Mpps | |
|
Размер таблицы MAC-адресов
|
• 16K записей | |
|
Буфер пакетов
|
• 1,5 МБ | |
|
Jumbo-фрейм
|
• 9 КБ | |
|
Программное обеспечение
|
||
|
Функции уровня 2
|
• Управление потоком - 802.3x - Предотвращение блокировок HOL • IGMP Snooping - IGMP v1/v2/v3 Snooping - Поддержка до 192 групп (совместно с MLD Snooping) - IGMP Snooping Querier - IGMP Snooping Fast Leave • MLD Snooping - MLD v1/v2 Snooping - Поддержка до 192 групп (совместно с IGMP Snooping) - MLD Snooping Querier - MLD Snooping Fast Leave • Link Aggregation - 802.1AX - 802.3ad - Макс. 8 групп на устройство/8 портов на группу • Loopback Detection v4.07 • LLDP • LLDP-MED • Зеркалирование портов - One-to-One - Many-to-One - Поддержка зеркалирования для входящего/исходящего трафика • Статистика - Tx Ok - Tx Error - Rx Ok - Rx Error • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP • ERPS (Ethernet Ring Protection Switching) - G.8032 ERPS single ring - Макс. 16 узлов на кольцо | |
|
VLAN
|
• 802.1Q • VLAN на основе портов • Auto Surveillance VLAN 2.01 • Voice VLAN • Asymmetric VLAN • Группы VLAN - 4094 группы VLAN - Макс. 4094 VLAN | |
|
Качество обслуживания (QoS)
|
• 802.1p • 8 очередей на порт • Механизмы обработки очередей: - Strict - Weighted Round Robin (WRR) • Управление полосой пропускания - На основе порта (входящее/исходящее) | |
|
Безопасность
|
• D-Link Safeguard Engine • Сегментация трафика • Защита от широковещательного/многоадресного/одноадресного шторма • Предотвращение атак DoS • SSLv3/TLS 1.2 - Поддержка IPv4/IPv6 | |
|
OAM
|
• Диагностика кабеля • Восстановление заводских настроек по умолчанию | |
|
AAA
|
• Trusted Host | |
|
Управление
|
• Web-интерфейс (поддержка IPv4/IPv6) • Мастер установки Smart Wizard • Утилита D-Link Network Assistant • SNTP • SNMP - Поддержка v1/v2c • SNMP Trap • Системный журнал • BootP/DHCP-клиент • TFTP-клиент • D-Link Discovery Protocol (DDP) • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигурации • Ping | |
|
Технология Green
|
• Экономия электроэнергии за счет: - Выключения индикаторов - Определения статуса соединения - Выключения портов - Использования спящего режима | |
|
Стандарты MIB/RFC
|
• RFC 768 UDP • RFC 791 IP • RFC 792 ICMP • RFC 793 TCP • RFC 826 ARP • RFC 1213 MIB II • RFC 1493 Bridge MIB • RFC 1907 SNMPv2 MIB • RFC 4363 IEEE 802.1p MIB • ZoneDefense MIB • Private MIB | |
|
Физические параметры
|
||
|
Размеры (Д x Ш x В)
|
• 440 x 210 x 44 мм | |
|
Вес
|
• 2,53 кг | |
|
Условия эксплуатации
|
||
|
Питание
|
• От 100 до 240 В переменного тока | |
|
Потребляемая мощность
|
• В режиме ожидания: 21,6 Вт • Максимальная потребляемая мощность: 33,7 Вт | |
|
Тепловыделение
|
• 114,96 БТЕ/час | |
|
MTBF (часы)
|
• 378 023 | |
|
Уровень шума
|
• При низкой скорости вентилятора: 38,4 дБ • При высокой скорости вентилятора: 46,5 дБ | |
|
Система вентиляции
|
• Вентилятор Smart | |
|
Температура
|
• Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C | |
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата | |
|
Комплект поставки
|
||
| • Коммутатор DMS-1100-10TS • Кабель питания • Фиксатор для кабеля питания • 4 резиновые ножки • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • Краткое руководство по установке | ||
|
Прочее
|
||
|
EMI
|
• CE • FCC • C-Tick • VCCI • BSMI • CCC | |
|
Безопасность
|
• cUL • CB • CE • CCC • BSMI | |
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-TW.РА01.В.29280/23, срок действия до 22.01.2028Декларация о соответствии в области связи на DMS-1100-10TS
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02982, срок действия до 07.02.2023
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02786/20, срок действия до 12.03.2025
Заказ
|
DMS-1100-10TS/A1A
|
Настраиваемый L2 коммутатор, 8x2.5GBase-T, 2x10GBase-X SFP+ |
|
Дополнительные пассивные кабели 10G SFP+
|
|
|
DEM-CB100S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м |
|
DEM-CB300S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м |
|
DEM-CB700S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м |
|
Дополнительные трансиверы SFP
|
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км |
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м |
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км |
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1 |
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1 |
|
DGS-712
|
SFP-трансивер, 1000Base-T (RJ45), до 100м |
|
Дополнительные трансиверы WDM SFP
|
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км |
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км |
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1 |
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1 |
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км |
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км |
|
Дополнительные трансиверы SFP+
|
|
|
DEM-431XT
|
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м |
|
DEM-432XT
|
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км |
|
DEM-433XT
|
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1 |
|
DEM-434XT
|
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1 |
|
DEM-435XT
|
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м |
|
Дополнительные трансиверы WDM SFP+
|
|
|
DEM-436XT-BXD
|
WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1 |
|
DEM-436XT-BXU
|
WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1 |
|
Дополнительное программное обеспечение
|
|
|
DV-700-N1000-LIC
|
Лицензия D-View 7.0, поддержка 1000 дополнительных узлов |
|
DV-700-N500-LIC
|
Лицензия D-View 7.0, поддержка 500 дополнительных узлов |
|
DV-700-N250-LIC
|
Лицензия D-View 7.0, поддержка 250 дополнительных узлов |
|
DV-700-N100-LIC
|
Лицензия D-View 7.0, поддержка 100 дополнительных узлов |
|
DV-700-N50-LIC
|
Лицензия D-View 7.0, поддержка 50 дополнительных узлов |
|
DV-700-N25-LIC
|
Лицензия D-View 7.0, поддержка 25 дополнительных узлов |
|
DV-700-P100-LIC
|
Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов |
|
DV-700-P50-LIC
|
Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов |
|
DV-700-P25-LIC
|
Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов |
|
DV-700-P10-LIC
|
Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов |
|
DV-700-P5-LIC
|
Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов |
Изображения
DMS-1100-10TS/A

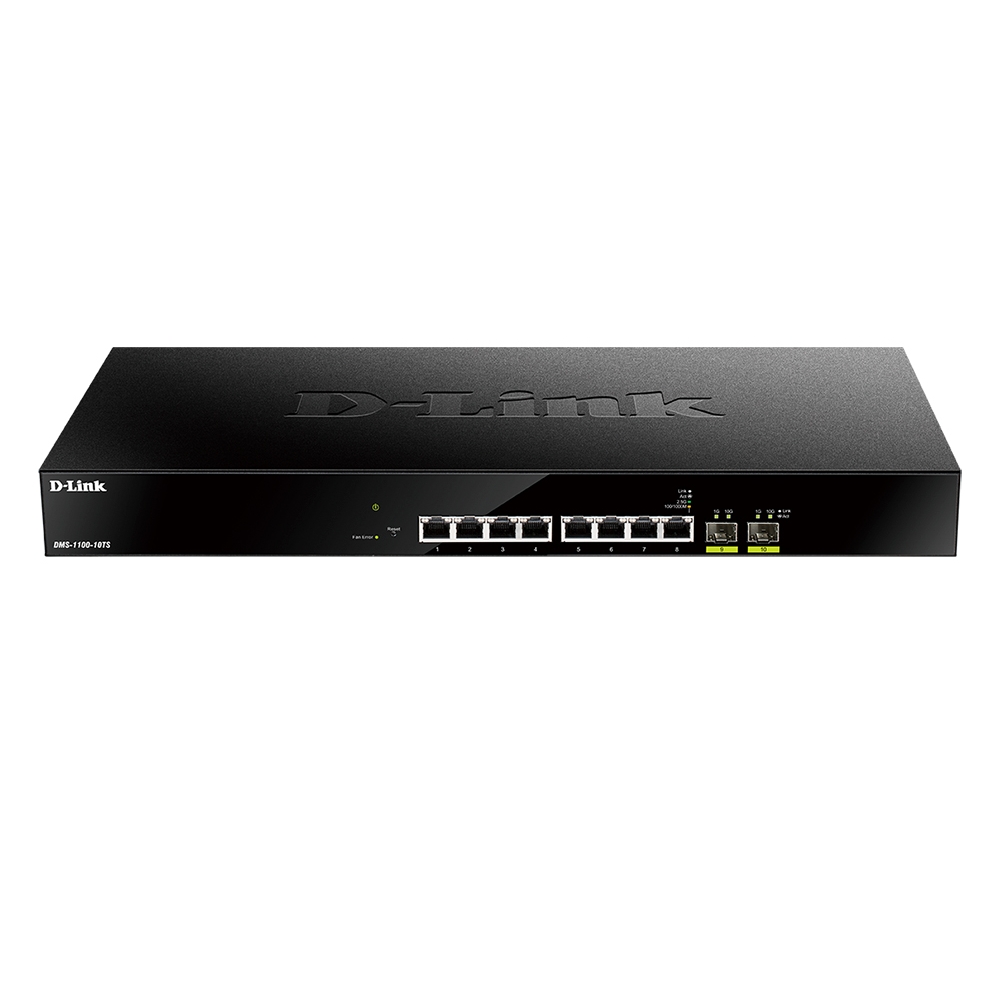

Вид спереди
Вид справа

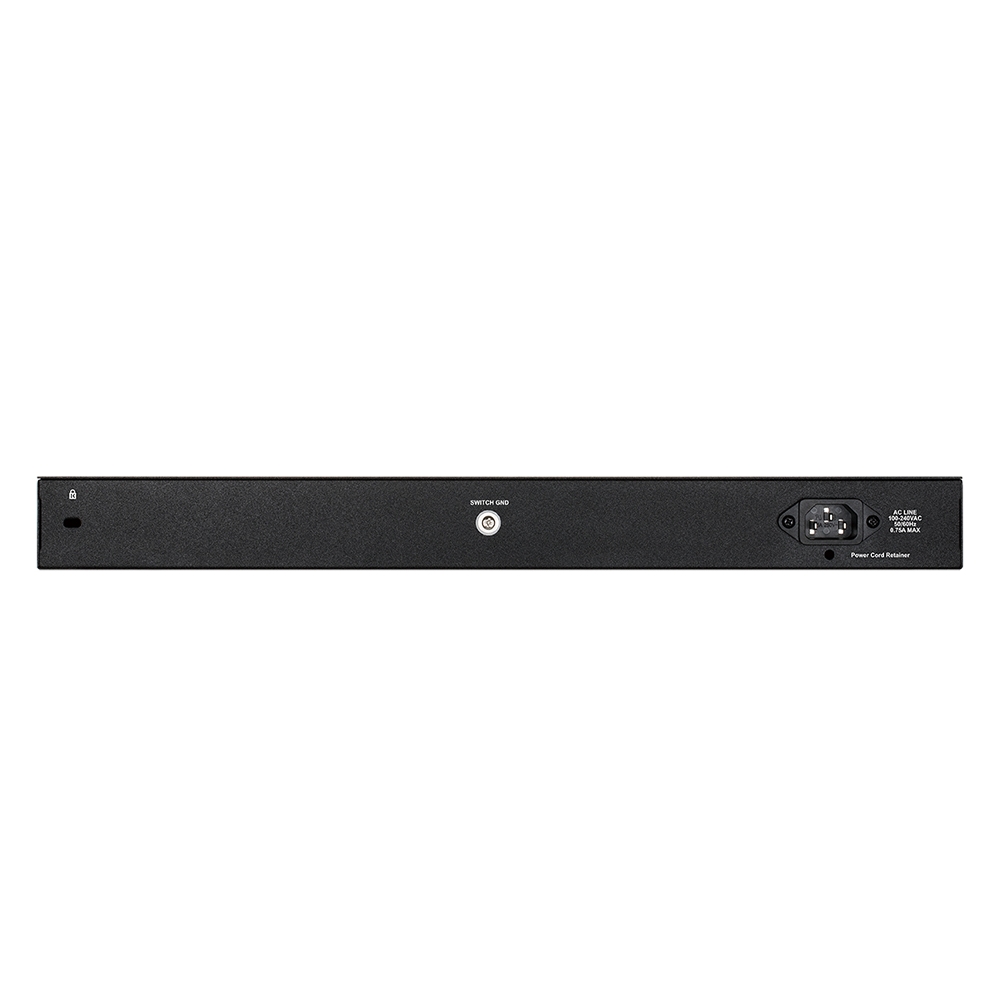

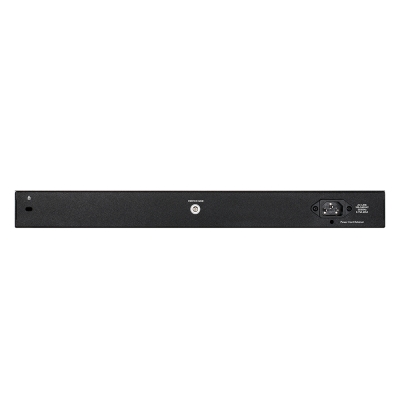

Вид сзади
Загрузки
Общее описаниеПрограммное обеспечение версии 1.10.B018
2. Исправлена проблема с конфигурированием всех портов одновременно 3. Safeguard Engine включен по умолчанию 4. Исправлена проблема с forward MAC 5. Исправлена проблема с работой Wizard 6. Исправлена проблема с работой flow control 7. Исправлена проблема с отображением FDB 8. Исправлена проблема с работой функции энергосбереженияСкачать
Краткое руководство по установке
Руководство пользователя
